我國疆域（yù）遼闊，地質條件（jiàn）複（fù）雜多樣，鐵礦床在不同地質時期很多岩係中均（jun1）有分布，已勘明的儲量雖然（rán）居世界前列，但我國鐵礦石資源仍嚴重不（bú）足。2006年我國的鐵鋼產量增加了4000萬t，需要相應增加鐵礦（kuàng）石（shí）供應量（liàng）6800萬t，實際上國際市場的鐵礦石增量（liàng）為4200萬t左右，餘（yú）量（liàng）不得不依靠增加國內低品位鐵礦石的生產（chǎn）來滿足。這使得尚（shàng）未完（wán）全開發低品位鐵礦（kuàng）石資源得到綜合利用，具（jù）有一定的（de）經濟效益和社會效益（yì）。

我國鐵礦分布（bù）有兩大（dà）特點：一是貧礦多，貧礦儲量占總儲量的80%；二是多元素共（gòng）生的複合礦石較多。此外礦體複（fù）雜（zá），有些貧鐵礦（kuàng）床上部為（wéi）赤鐵礦，下部為磁鐵礦。源於我國礦產資源的現狀，選礦麵臨的是難選（xuǎn）、品位低、含磷、矽酸鹽高的選礦（kuàng）課題（tí），研究開發低品（pǐn）位鐵礦、含磷、矽酸鹽高的難選赤鐵礦以及含（hán）有價金屬的廢棄（qì）尾（wěi）礦成為選礦的首要（yào）問題。

1、原礦性質分析

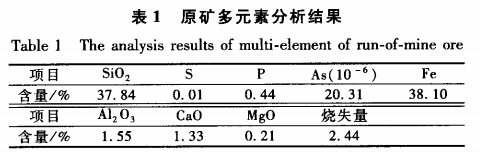

該鐵礦是一個規模較大鐵礦石基地，有用礦物嵌布形態複（fù）雜，磷和矽含量較高（gāo），且有用礦（kuàng）物嵌布粒度極細，屬難選鐵礦石；該鐵礦以赤鐵礦、褐鐵礦為主，還有少量磁鐵礦。脈石礦物有絹雲母、長（zhǎng）石、高嶺石、石榴石，鐵（tiě）礦石含鐵38.1%，磷0.44%，礦石中磷主要以（yǐ）磷灰石的形式存在（zài），磷灰石常以集合體膠（jiāo）磷礦的形式產出，大部分的磷在磁選過程中可以分離，但有部分膠磷礦粒度極（jí）細，不易分離。原礦多元素分析結果如表1所示。

2、探索（suǒ）研究

2.1、磁選

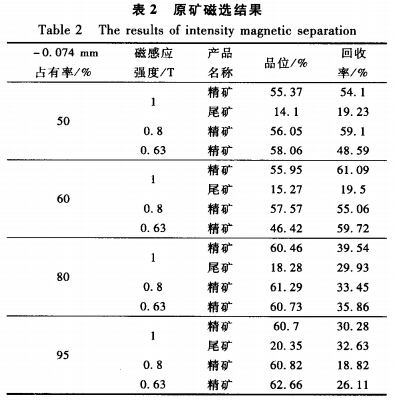

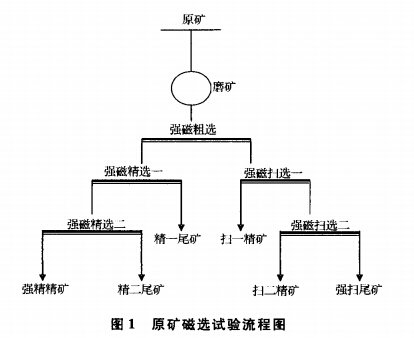

不同的磨礦細度和（hé）磁感應強度會對選礦的指標造成直接的影響，為了得到較好（hǎo）的選礦指標（biāo），找到合適的礦石細度和磁感應強度，將不同細度的礦石進行1，0.8，0.63T的強磁（cí）選，試驗流程如圖1所示，結果見表2。

由表2可知，隨著磁感應強度的增加，精礦的品位在降低（dī），回收率隨著（zhe）磁感應強度的增加而提高（gāo），品位的波動不大（dà），回收率的變化範圍很大。隨著磨（mó）礦細度的增大，精礦的品位提高（gāo），回收率降（jiàng）低。在磨礦（kuàng）的細度為-0.074mm占80%時，磁感應強度為（wéi）1T時，精礦中鐵的品位60.46%，回收率達到了39.54%，可以看出鐵的品位已經達到了一個較高的水平，可以成功地得到粗精（jīng）礦；再分（fèn）析尾礦，尾礦中鐵的品位18.28%，回收率為29.93%，尾礦（kuàng）中的鐵的品位很低，可以拋尾。

2.2、重選（搖床）

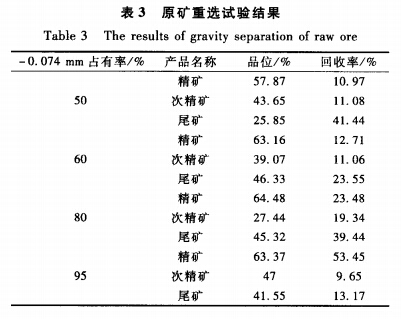

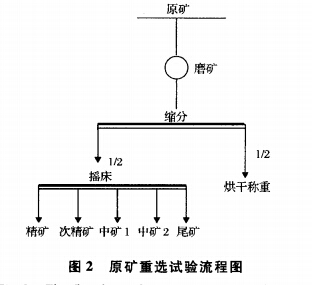

在重選試驗中，分別對-0.074mm占50%，60%，80%，95%的細度進行（háng）試驗，試驗流程如圖2所示，結（jié）果見表3。

由表3可知，隨著磨礦細度的增加（jiā），鐵的品位不斷地升高，回收率都在一個較低的水平，在磨礦細度為-0.074mm占95%時，得到的*好鐵的品位為（wéi）63.37%，雖然重選的效果沒有磁選好，但在粗精礦進一步處理（lǐ）時可以采用重選，對（duì）進一步提高精礦的品位有明（míng）顯的作用。

3、結論

該（gāi）鐵礦有用礦物嵌布形態複雜，以赤鐵礦、褐鐵礦為主，還有少量磁鐵礦，磷和矽含量較高，且有用礦物嵌布（bù）粒度極細，屬難選鐵礦（kuàng）石，通過一係類的試驗探索*終得到了品位60.46%的鐵精礦，而且重（chóng）選對提高精礦的品位有明顯的作用，所以采用重選對粗精礦進行精選。

轉載請注明來源：www.hrbxinyu.com
