根（gēn）據岩礦鑒定及前期的探索試驗，確定該鐵礦的選（xuǎn）別采用三段磨礦、三段磁選的工藝較為合適，為確定*佳的選（xuǎn）別工藝流程，進行了（le）詳細的試驗研究。以下試驗采用委托方提供的正（zhèng）式樣品。弱磁選設備（bèi）為XCR-74型鼓型濕法弱磁選機，磁篩設備為我所自行設計研製。

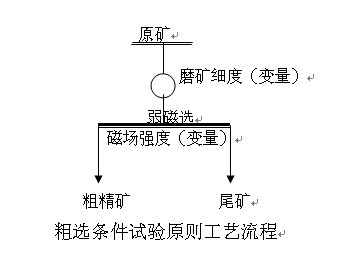

對（duì）一段粗選進（jìn）行磨礦細度和磁場強度條件試驗，試驗原則工藝流程（chéng）見下圖：

1、粗（cū）選磨礦細度試驗

磁場強度選用107.46kA/m為固定試驗條件，進行磨（mó）礦細度的條件試驗（yàn），試驗（yàn）工藝流程見上圖，試驗（yàn）結果見下表。

磁鐵礦粗選磨礦細度（dù）試驗結果

試驗（yàn）結果表明，隨著磨礦細度的增加，粗精礦全鐵品位逐漸（jiàn）增加，但全（quán）鐵（tiě）回收率有所降低，為保證粗選的回收率，選取磨礦（kuàng）細度為-0.074mm占51.00％。

2、粗選磁場強度試驗

磨礦細度選（xuǎn）用-0.074mm占51.00％為固定條件，進行粗選磁場強（qiáng）度試驗，試驗工藝流程見上表，試驗結果見（jiàn）下表。

磁鐵礦粗選磁場強度試驗結果

試驗結果表明，隨著磁場強度的增大，粗精礦全鐵品位逐（zhú）漸降低，全（quán）鐵（tiě）回收率逐（zhú）漸增（zēng）加（jiā），為了保證粗選的回收率，選取磁場（chǎng）強度為（wéi）111.44kA/m。
