1、礦用磁選機（jī）在應用中存在的問題（tí）

（1）我國鐵礦由於貧礦多（duō）（占總儲（chǔ）量的97.5%）和伴（共）生礦多（占總儲量的1/3），礦石的（de）硬度比較（jiào）大，磁選機的（de）磁滾筒筒皮不斷（duàn）的受到0~15mm以下顆粒狀鐵礦石的（de）衝擊，磨損嚴重，經常發（fā）生磁滾筒筒皮磨（mó）破的現象。一旦筒皮磨漏，礦漿進入（rù）磁滾筒（tǒng），吸（xī）附在（zài）磁係（xì）表（biǎo）麵導致筒皮與磁係之間抱死，或礦漿進入（rù）到軸承中導致軸承損壞，致使整（zhěng）台設備毀壞。

（2）磁係中（zhōng）一般采（cǎi）用鍶鐵氧體磁鋼和釹鐵硼磁鋼。其中釹鐵硼磁鋼化學穩定性較差，在磁滾筒內潮濕的（de）空（kōng）氣中（zhōng），易出現表麵氧化逐步分層剝落的現象。鍶鐵氧體化學穩定性良好，鍶鐵（tiě）氧體磁鋼一般用（yòng）環氧（yǎng）樹脂粘結組（zǔ）固（gù）定在磁係中，也存在磁塊易脫落現象。所以無論是鍶鐵氧體磁鋼還是釹鐵硼磁鋼均有必要進行固定。

2、解決措施

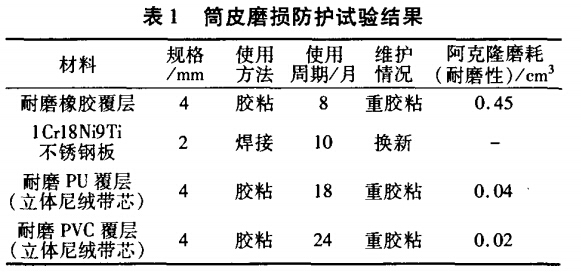

（1）筒皮磨損防護。加（jiā）筒體防護層是對永磁式（shì）磁選機筒體的一種加固，是（shì）延長筒皮壽（shòu）命的*有效方法，既耐磨，又更換方便。采用了耐磨橡膠覆層、不鏽（xiù）鋼（gāng）板、PU覆層、PVC覆層防治層進（jìn）行試驗。試驗結果見表1（數據為平均值）。

通（tōng）過試驗結果比較，采用了PVC覆層（céng）包裹筒皮、膠粘劑結PVC覆（fù）層，可大大提高了筒皮的使用壽命。

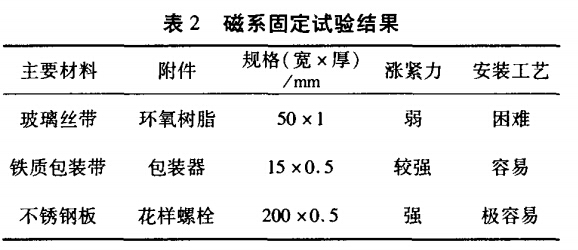

（2）磁係（xì）固定。采用（yòng）了玻璃絲帶塗刷環氧樹脂、鐵質包裝帶（dài）、不鏽鋼板對磁係整體進行了包裹試驗，試驗結果見表2。

根據試驗結果，采用了0.5mm厚度的1Cr18Ni9Ti不鏽鋼板包（bāo）裹磁係（xì）。不鏽鋼板（bǎn）兩端接頭用薄板夾（jiá）住並用螺（luó）栓加以固定，*後用螺栓連接，調節（jiē）漲緊度。這樣不但對磁係表麵磁場影響小，而且對磁係有足（zú）夠強的包裹漲緊力，效果顯著。采（cǎi）用此方法後從未發生過磁（cí）塊（kuài）脫落（luò）的情況，徹底解（jiě）決了磁係（xì）固定的問題。

3、結語

（1）對磁滾筒筒皮表麵采（cǎi）用立體尼絨帶芯PVC覆層（céng）防護，大大延長了筒皮覆層的使用（yòng）壽命，減（jiǎn）少了（le）停車維（wéi）修時間，節約了維（wéi）修資金。

（2）對磁選機的磁（cí）係采用1Cr18Ni9Ti不（bú）鏽鋼板固定的方法，解決了磁鋼在磁係中的脫落，使得磁係部（bù）分（fèn）的使用壽命達到了8a以上（shàng）。避免（miǎn）了因（yīn）磁鋼脫落（luò）引起的磁選機設備事故而造成的停車停產。

轉載請注明來源：www.hrbxinyu.com
