在這裏針對唐山宏泰磁鐵礦，通過對礦石性質、選礦試驗的研究，確定了合理的選礦工藝流程，幹選廢石做建築石子，尾礦填坑覆土造田，達到較全麵的資源綜合利用。這裏對流程結構的優化、磁鐵礦選礦設備的選型以及設備配置特點等進行了論述。

唐山市宏泰礦業有限公司是國內一家集鐵礦石開采、選礦、建築用砂石料生產、銷售、運輸為一體的綜合性、多元化經營的中型綠色環保礦業企業。本次設計采用垂直平等斷麵法分別計算了全礦床各中段、勘探線間各中段礦產資源儲量，礦石總的資源儲量為(331+332+333)13977.08萬t，礦石平均品位TFe19.18%、mFe8.04%。宏泰鐵礦是一座生產礦山，前期為露天開采，現轉為地下采礦，采礦規模已達原礦300萬t/a。

本次設計選礦廠生產規模為破碎和中碎處理原礦150萬t/a，細碎處理原礦300萬t/a，二段磨礦處理粗精礦78萬t/a，*終年產鐵精礦60萬t。

1、礦石性質

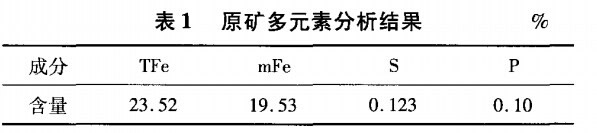

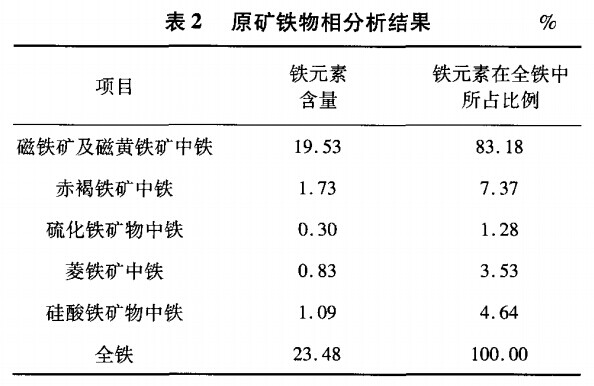

對原礦進行性質分析，礦石中有用礦物以磁鐵礦為主，脈石礦物以普通角閃石為主，其次為輝石，磁鐵礦嵌布粒度較細。原礦多元素分析結果見表1，鐵物相分析結果見表2。

由表1原礦多元素分析結果表明該礦石中鐵礦物以磁鐵礦為主，原礦中硫、磷含量不超標。從鐵物相分析結果看，該礦石中鐵礦物以磁鐵礦為主；弱磁性及非磁性鐵礦物含量較少。

2、選礦試驗

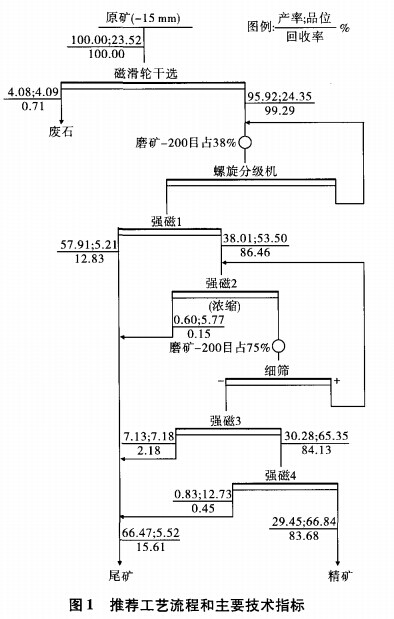

河北聯合大學礦業工程學院選礦實驗室對鐵礦石礦樣進行了選礦試驗。原礦破碎至-15mm經幹選，幹選精礦在**段磨礦細度-200目占38%、第二段磨礦細度-200目占75%條件下的推薦數質量工藝流程見圖1。

3、選礦工藝設計

3.1、破碎篩分工藝流程設計

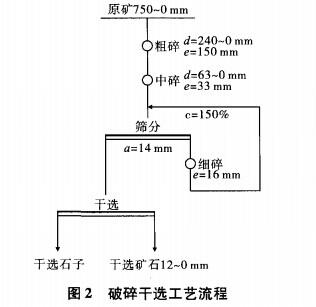

礦山開采方式前期為露天開采，現在主要為地下開采。采出礦石粒度為-750mm，采出礦石品位為TFe 23.52%(mFe19.53%)，破碎工藝為三段一閉路破碎。由於出礦礦石品位較低，依據礦石性質並結合國內鐵礦生產的成熟經驗，破碎作業環節中采用幹式拋尾作業。幹式拋尾是將采礦時混入的廢石在進入球磨機前及時拋除，其主要優點是可減少入磨礦石量，提高入磨礦石品位，降低磨機負荷及材料消耗，從而降低單位礦石的能耗及生產成本，提高企業經濟效益，拋除的尾礦經篩分可獲得合格的建築用石子。根據河北聯合大學提供的《唐山市宏泰有限公司鐵礦石選礦試驗報告》以及宏泰礦業現有選廠的生產實踐，推薦破碎采用三段一閉路破碎、粉礦幹選工藝流程，*終產品粒度為-12mm，破碎幹選工藝流程見圖2。

3.2、磨礦選別工藝流程

由於礦石組成簡單，且磁鐵礦磁性較強，選礦試驗結果表明，磨選采用階段磨礦階段選別（2段磨礦、2次磁選）工藝流程，*終磨礦細度-0.074mm占75%可以得到很好的工藝指標。由於2段磨礦還需處理興隆礦區24萬t/a粗精礦，粗精礦的加入會影響1、2段球磨機之間的銜接，故本次設計采用2對1的球磨配置。磨選數質量流程見圖3。

3.3、選礦設計指標

唐山宏泰礦業有限公司選礦廠*終產品為單一磁鐵精礦，精礦產量60萬t/a，品位TFe=66.00%。

3.4、主要設備選擇及說明

（1）破碎設備。破碎作業在設備選型上做了山特維克、美卓和傑費朗圓錐破碎機3種設備方案的比較。這3家的圓錐破碎機均具有新型高效節能、運用粒間層壓破碎理論、能充分發揮破碎作用、破碎效率高、重量輕、耗能低的優點，3家破碎機在國內均已有應用實例。設計上對山特維克、美卓和傑弗朗圓錐破碎機3種設備方案進行比較。由於山特維克破碎機具有適應礦石能力強的特點，中碎選用山特維克CH660圓錐破碎機，美卓HP500圓錐破碎機。

（2）磨選設備。為了使設備盡可能大型化和適合工藝流程的需要，本次設計1段磨礦選擇2台φ3.6m×4.0m濕式格子型球磨機，2段磨礦選擇1台φ3.6m×8.5m濕式溢流型球磨機。

4、結語

（1）針對唐山宏泰鐵礦石，研究單位進行了大量的選礦試驗研究工作，從而為設計合理的選礦工藝流程提供了充分的依據。

（2）對於唐山宏泰鐵礦礦石的選礦工藝流程，設計從試驗流程、主要設備配置及現場建設場地等方麵進行了分析，提出了處理唐山宏泰鐵礦礦石的推薦工藝流程。幹選廢石做建築石子，尾礦填坑覆土造田，達到較全麵的資源綜合利用。

（3）在保證設計指標和工藝參數的前提下，合理進行了設備選型，並且根據地形地貌進行設備配置，盡可能節約了投資。

（4）原礦破碎至-12mm經幹選後，幹選精礦在**段磨礦細度為-0.074mm占38%，經一次磁這後，精礦再經第二段磨礦，磨礦細度為-0.074mm占75%，再經兩次磁選後可獲得品位66.00%以上，回收率大於83.00%的鐵精礦。
