磁選機磁係的半徑、極數、高度和寬度，相鄰磁極的磁位差，極距，極麵寬和極隙寬的比值，磁極和磁極端麵的形狀，以及磁極端麵到其排列中心的距離等對磁場特性都有很大的影響，因此這些參數的調整和確定，將直接決定磁係的性能。

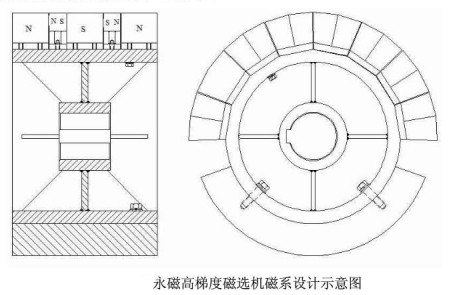

在選機磁係設計中，磁係的主要結構參數是通過理論再結合必要的測試來確定的。永磁高梯度磁選機的磁係如下圖所示。

1、磁係的半徑

磁選機磁係半徑的大小對磁選機單位筒長的處理能力有很大的影響。隨著磁係半徑的加大（即筒徑加大），選別工作區相應的加長，在磁係內可安排更多的磁極，對提高精礦品位和回收率都有所幫助。磁係半徑加大的結果，不僅可使磁極的平均磁場強度有所提高，而且能夠使選別區高度有所增加。它們之間的關係是呈非線性的。磁係半徑在一定範圍內增大時，磁選機處理能力的提高幅度很顯著，繼續增大時，則提高幅度降低，這裏研製的永磁高梯度磁選機為半工業型試驗樣機，選取磁係的半徑為300mm。

2、磁係的極數

磁選機磁係的極數與它的結構和用途有關，這裏選取磁係的磁極數為：徑向3極，為了*大程度地提高永磁磁場的背景磁場感應強度，軸向增加了由矯頑力更大的釹鐵硼永磁材料組成的輔助磁係，這樣構成的複合磁係可以大大提高分選區背景磁感強度。

3、磁係的包角

幹選塊狀礦石的磁化輪磁係包角為360°，筒式磁選機為90°~180°（選出非磁性尾礦時采用小的磁包角，選出磁性精礦時采用大的磁包角）。幹選細粒礦石用的筒式磁選機的磁包角為（2/3~3/4）×360°（同心圓缺磁係）和360°（同心磁係或者偏心磁係）。濕式筒式磁選機的磁包角為106°~128°。這裏設計的永磁高梯度磁選機，主要用於濕選細粒弱磁性礦石，采用同心圓缺磁係，磁包角為180°。

4、磁選機磁係的磁係排列

磁係磁極的極性排列原則為：選分大塊礦石時，磁極沿礦粒移動方向多是做單一極性排列；而選分小塊和細粒礦石時，多做極性交替排列，采用沿軸向極性交替排列的磁係排列方式。

5、磁係的極距

磁係的極距實際上是磁係極麵寬和極隙寬之和。磁選機磁係的重量和磁係的極距有關，極距越小，磁係重量越輕，但是磁選機采用小極距也不一定是合理的，那是因為當極距減小時，離開磁極表麵的磁場強度下降過快，但是在分選大塊礦石時，一部分礦石處在磁場強度過低的區域，礦石會損失到非磁性產品中去。由此可以得出結論，當礦石層厚度或者濃度低時，礦粒靠近磁係表麵移動，可采用小極距磁係；而當礦石層厚度較大或者濃度高時，可以采用大極距磁係。因此磁係的極距決定於入選礦石粒度或入選礦石層的厚度和礦石層到磁極表麵的距離。永磁高梯度磁選機主要應用於細粒礦石的分選，礦石距離磁係表麵越近，分選效果越好，而且濃度大時礦粒會造成夾帶現象，從而降低分選精度，因此采用小極距磁係，極距取117.0m。

6、磁係的高度

磁極的高度對磁極表麵的平均磁場強度有一定影響。磁係中磁級組的載麵積一定時，隨著磁極組高度的增加，磁級組表麵的平均磁場強度增高，但當磁極組一定時，隨著磁極組高度的增加，磁極組表麵的平均磁感應強度增高，但當磁極組的高度增大到一定值時，磁極組表麵的平均磁場感應強度增加的幅度就減小。結合設備的重量以及沿處於試驗研究階段的情況，確定磁係的高度為70mm。

7、磁係的寬度

磁選機磁係的寬度是指磁係沿圓筒軸向方向的長度。磁係寬度不同，磁場強度沿軸向方向的變化也不同。磁係寬度增大後，因為漏磁減少，磁極上方各點的磁場強度均（jun1）有增加。寬度小的磁係，越靠近磁係邊緣，磁場強度越低，而且下降幅度也很大，所不同的是，寬度大的磁係在很大範圍內的磁場是均勻的。寬的磁係在圓筒軸向上的磁場分布具有中間段高兩端低的特性。這是因為磁係兩端有磁通散放，設計磁選機的給礦口和排礦口寬度時應加以考慮這種特性和磁通散放的存在。設計的永磁高梯度磁選機為半工業型試驗設備，綜合考慮確定磁係寬度為340mm。

從試驗階段設備的可調節、易加工的原則角度出發考慮，初步確定半工業試驗型永磁高梯度磁選機相關參數為：內筒直徑590mm，筒壁厚5mm，氣隙約5mm，筒壁使用ICrI8Ni9Ti材料的不鏽鋼。永磁材料使用N40牌號釹鐵硼，磁極高76mm，8個磁極，整個筒體高度340mm，磁係包角180°。
