我國赤鐵礦資源較為豐富，占總儲量的一半以上，主要分布在遼寧、河北、安徽、甘肅、內（nèi）蒙、河（hé）南、湖北、山西、貴州等地。從選礦工藝的角（jiǎo）度看，我國赤鐵礦有如下特點：

1、原礦鐵品位較低，一般僅30%左右；

2、鐵礦（kuàng）物在礦石中浸染較細（xì），需細磨才能達（dá）到單體（tǐ）解離；

3、礦物組成複雜，大多屬複合共（gòng）生礦體，必須綜合回收鐵、稀土、铌、螢石、重（chóng）晶石、磷等多種元素和成分。

我（wǒ）國赤鐵礦（kuàng）石中鐵礦物（wù）主（zhǔ）要包（bāo）括赤鐵礦、磁鐵礦、褐鐵（tiě）礦、菱鐵礦、假象赤鐵礦、鏡（jìng）鐵礦和黃鐵礦等，脈（mò）石礦物主要包（bāo）括石英、閃石、陽起石等。礦石結構構造複雜，分選（xuǎn）難度較大。下圖1、2為我國部分赤鐵礦山赤（chì）鐵礦的（de）化學（xué）多元素分析及物相分（fèn）析結果，從表中可以（yǐ）看出，我國赤鐵礦品位多集中在30%左右，屬於貧礦，二氧化矽含量較高，鐵礦物主要為赤鐵礦和褐鐵礦。隨著礦石產地（dì）的不同，礦石結構的差異也較大，結構構（gòu）造有塊狀、條帶狀、條紋狀、角礫狀、片（piàn）狀、鮞狀、浸染狀、結核狀以及海綿隕鐵狀等結（jié）構，使得赤鐵礦的選別困難重（chóng）重。

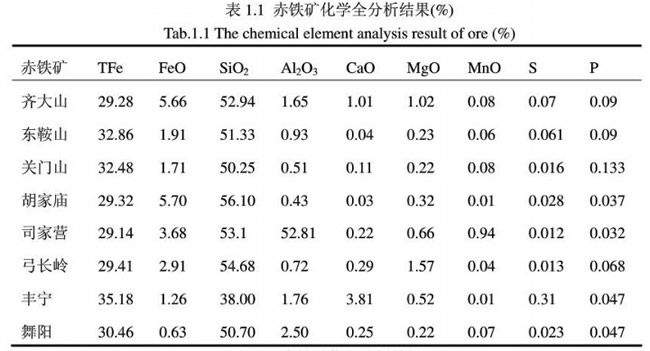

圖1

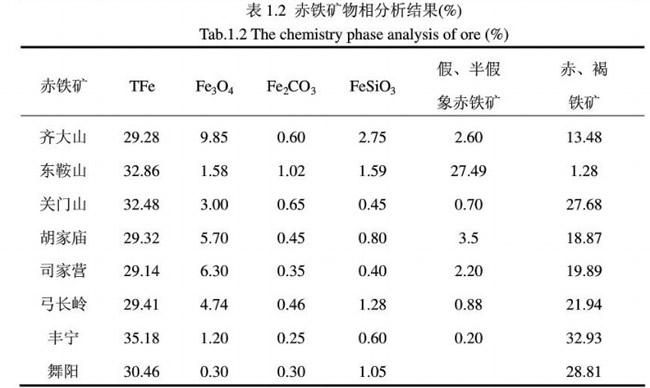

圖2

以齊大山（shān）赤鐵礦為便，礦石（shí）主要為條帶狀構造，伴有少量褶皺狀和塊狀構造，礦石結（jié）構為磁鐵礦多呈他形—半自形晶，假象赤鐵礦多為磁鐵礦半自形晶，赤鐵礦多呈假（jiǎ）象粒狀、板條狀、片晶狀，鐵礦物呈粗細不均勻嵌布。齊大山赤鐵礦（kuàng）石選礦工業始（shǐ）於1974年（nián），應用工藝流（liú）程為粗碎、中碎、精細分級，粗粒部分用焙燒磁選工藝選別，細粒部分用兩段連續磨礦、浮選-磁選工藝流程進行選別。產品指標一直都不很理想。1985年，將細粒部分流程改為階段（duàn）磨礦（kuàng）、粗細分選（xuǎn）、重選-磁選-酸性正浮選工藝，比以前有了較大的提高。經過多年的研究論證，1998年（nián）建成了齊大山鐵礦選礦分廠即鞍鋼集團新鋼鐵（tiě）調軍台選礦廠，選（xuǎn）取長沙礦（kuàng）冶研（yán）究（jiū）院推薦的連（lián）續磨礦、弱磁（cí）-強磁-陰離子反浮選工藝。2003年以來，終於取得了原礦品位29.86%，精礦品位（wèi）67.54%，尾礦品位8.31%的選礦指標。由於（yú）礦石性質的變化，2007年（nián）又在原來（lái）的基（jī）礎（chǔ）上增加了一段磨礦粗細分級後的粗粒重（chóng）選，降低能耗的基礎上使選（xuǎn）別指標更加穩定（dìng）。

此外，一部分赤鐵礦石的工藝礦物特征複雜，鐵（tiě）礦物與脈石之間性（xìng）質相近，難以進行分選，造成了資（zī）源的浪費。例如武鋼的大冶鐵礦，鐵（tiě）礦石類型分磁鐵礦和（hé）混合礦石兩種類型，混合型鐵礦石（shí）中含磁鐵礦、菱鐵礦和赤鐵礦，各種礦含量的比例因不同礦段、位置而不（bú）同。選礦廠弱磁尾礦中（zhōng）含鐵較（jiào）高，主要為赤鐵礦、菱鐵礦和褐鐵礦，經強（qiáng）磁選後，其強磁精礦含鐵隻有30%左右，即不（bú）能作為（wéi）產品利用（yòng），又沒有有（yǒu）效的技術進行處理，隻能將這些尚有價值的難選鐵礦直接排入尾（wěi）礦庫，嚴重降低了選（xuǎn）礦廠的經濟效益，使資源得不到合理應用。

綜上所述，我國（guó）赤鐵礦的工藝礦物特征差異較大，一些赤鐵礦的選礦研究取（qǔ）得了很大的突破。但是還（hái）有相當多的一部分（fèn）赤（chì）鐵礦，工藝礦物特征複（fù）雜，其（qí）選礦研究工作尚處理起步階段，脈石以含鐵（tiě）矽酸岩為主的赤鐵礦以及鐵（tiě）礦物以褐鐵礦、菱鐵礦為主的大部分赤鐵礦的開發（fā）利（lì）用正處於不斷地研（yán）究過程中，有（yǒu）待新設備，新工藝的研製（zhì）和開發。
